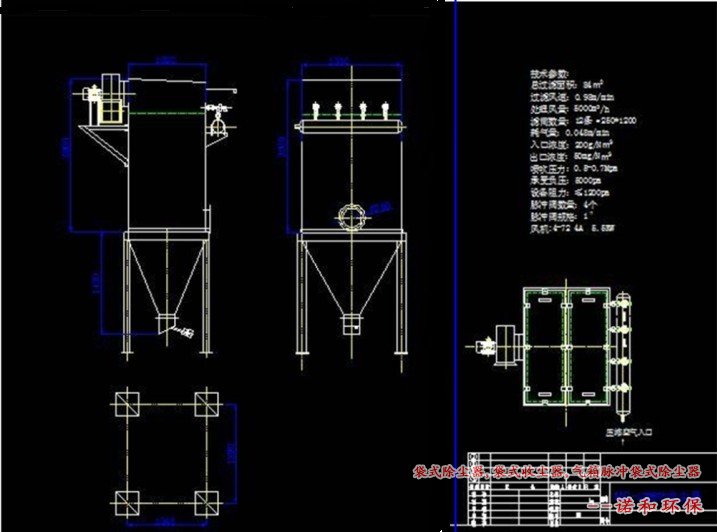

MC-84型脈沖袋式除塵器結構圖下載

MC脈沖袋式除塵器歸于在線清灰袋式除塵器結構圖簡略，收塵作用明顯，使用廣泛，是現在工業除塵不可或缺的除塵設備。

MC脈沖除塵器結構圖構成：
1.上箱體：由可掀起的蓋板和出風口構成；
2.中箱體：由多孔板、濾袋設備和文氏管構成；
3.下箱體：由進風口、灰斗和查看門構成；
4.排灰體系：由減速設備和輸灰、排灰設備構成；
5.噴吹體系：由操控儀、操控閥、脈沖閥、噴吹管、氣包和防護裝制構成；
6.操控外表選用JMK—2型脈沖操控儀，WMK脈沖無觸點操控儀。
脈沖除塵器長處：
（1）清灰設備噴吹選用管式中心噴吹。 　　
（2）噴吹壓力有低壓噴吹，壓力低于0.4MPA，有高壓噴吹，壓力高于0.4MPA。高壓氣源動能較大，用氣量較少，低壓氣源動能較小，用氣量較多。脈沖噴吹氣源壓力不管凹凸，都以到達完全清灰為意圖，需求的清灰能量是一樣。 　　
（3）噴吹清灰機構分為無引流噴嘴無文氏管、有引流噴嘴無文氏管和有引流噴嘴有文氏管等組合。 　　
（4）脈沖噴吹清灰有在線清灰和離線清灰之分。經過調整收塵器參數，可以使在線與離線清灰到達根本一樣的清灰作用。

MC-84脈沖袋式除塵器結構圖下載（點擊紅字可下載）
