旋風除塵設備結構特點及適用工況

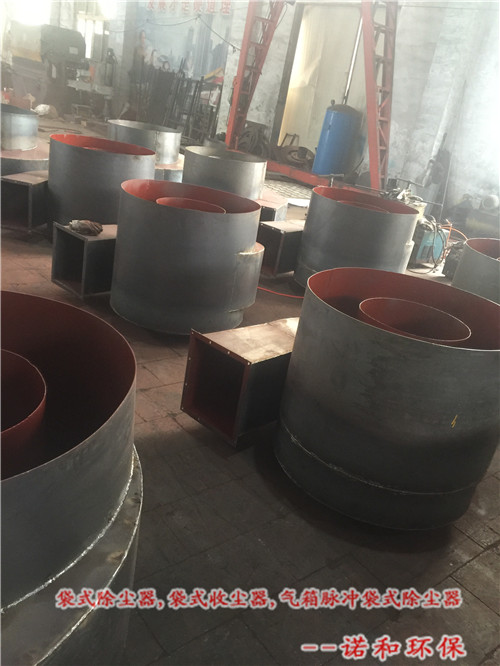

　　旋風除塵設備以筒體直徑為基準，是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區(qū)分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風）。對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，該種除塵設備具有阻力小，處理風量大，性能穩(wěn)定，占地面積小結構簡單，重量輕、分離效率高，實用廉價等特點。

　　對于Y型各種組合，可采用X型中任意一種進氣位置。筒體和蝸殼有右旋轉和左旋轉兩種型式。安裝時進排氣可采用90度旋轉的不同方向裝配。排灰裝置單筒組合配用圓錐式閃動閥，其他四種組合配用回轉下料器。法蘭墊片根據不同工作氣體溫度選取，在溫度大于60℃時用石棉橡膠墊片，小于60℃時可用橡皮墊片。組裝完畢后，應做不小于30000Pa的氣壓試驗，以保證氣密不漏風。

        旋風除塵器,家具廠旋風除塵器對于含有木塊等混合碎料的含塵氣流，其分離效率可達99.5％，阻力小，具有結構新穎、外形尺寸小、處理風量大、。木工旋風除塵器結構簡單、緊湊、鋼耗量低，對比重較輕的纖維性粉塵，如鋸屑、刨花、石棉粉末、煙草等有較高的捕集能力。
